MV4412 모듈 (엑시노스4412/1.4GHz) 소개



4412모듈

top_module_new4









 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.



 MV4412 CPU Module 소개

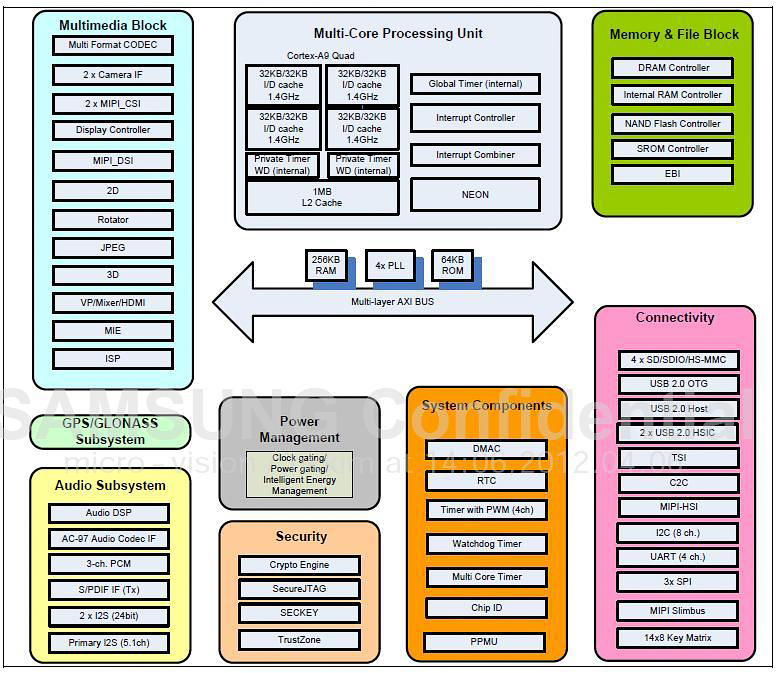

본 제품은 Samsung Exynos4412 Cortex-A9 Quad Core 32bit RISC CPU를 기반으로 내장 LPDDR2

Memory 및 iNAND, SAMSUNG Power PMIC로 구성 된 Total Embedded Solution 모듈이다 .

기본적으로 ARM사의 Cortex-A9 Core를 채택한 CPU로 제작된 CPU Module이기 때문에 기존에

ARM9, ARM11기반의 Binary Compatibility를 제공 해주는 ARM Core로써 1.4GHz까지의 CPU구동

Clock Frequency 성능과 24ch DMA 및 Internal 64bit/128bit Bus구조를 가진 모듈이다 .

MV4412 CPU 모듈은 이러한 Cortex-A9 코어를 내장한 Exynos4412 CPU의 모든 기능을 확장해서

구현할 수 있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다 .

즉 , USB Client 2.0, two USB HSIC 와 기본적으로 내장된 Full HD급 , Multi-Format Codec

1080p@30fps MPEG2/4, H.264/H.263, VC-1, Xvid 등이 지원되는 것은 물론이고 , TV-OUT, HDMI1.4 a,

Camera interface, LCD 24bit interface, MiPi CSI 및 DSI가 가능하게 되어 있다 . 또한 800Mbps

LPDDR2 까지 지원하는 SDRAM 인터페이스를 CPU모듈에 내장하고 있으며 , 물리적 사이즈는

1GB의 메모리를 내장하고 있다 .

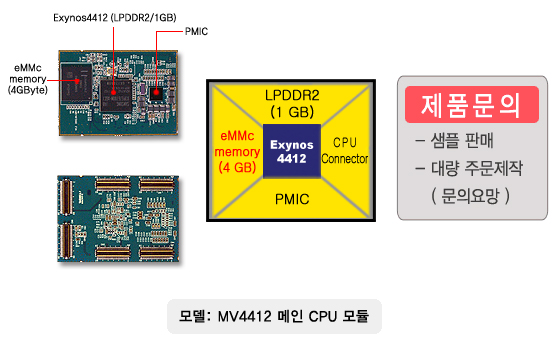

 MV4412 메인 CPU 모듈 (CPU : 엑시노스4412 / 1.4GHz, Cortex A9 쿼드 코아)
