Rockchip RK3399 Hexa Core CPU (Cortex-A72 Dual Core / Cortex-A53 Quad Core)



3399모듈









3399top_module




 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.

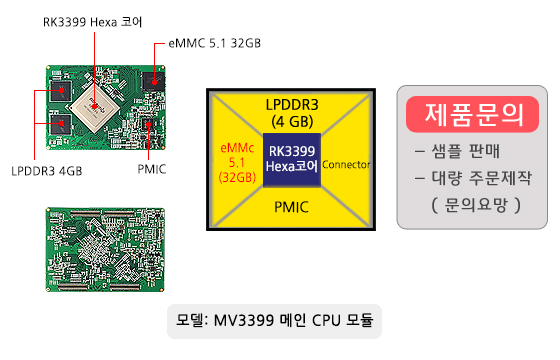

 MV3399 CPU Module 소개

본 제품은 Rockchip RK3399 HEXA Core (Cortex-A72 Dual Core / Cortex-A53 Quad Core) 64Bit

프로세서를 탑재하였다. LPDDR3 4GB 와 GIGA Ethernet, USB 3.0, HDMI, PCIe 바탕으로 환경을

구성 된 Total Embedded Solution 모듈이다. 기본적으로 ARM사의 Cortex-A72 / A53 Core를 채택한

AP로 제작된 CPU Module이기 때문에 기존에 ARM9, ARM11, Cortex-A8/A9/A15기반의 Binary

Compatibility를 제공 해주는 Cortex-A72 Dual Core 구조를 가진 모듈이다. MV3399 모듈은

이러한 Cortex-A72 코어를 내장한 CPU의 모든 기능을 확장해서 구현할 수 있도록 거의 모든

Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있고, USB HOST 3.0 / USB Device 3.0,

PCIe가 기본적으로 내장 되어있다. 미디어 부분에는 4K급, MPEG-4, H.263, H.264, H.265,

VC-1, VP9, VP8, MVC, HDMI 1.4/2.0, eDP, Camera Interface(MIPI CSI) 및 MIPI DSI 가능하게

되어 있다. 또한 LPDDR3까지 지원하는 RAM 인터페이스의 CPU모듈에 내장하고 있으며,

물리적 사이즈는 4GB의 메모리를 내장하고 있다.





 MV3399 메인 CPU 모듈 (Rockchip RK3399 Hexa Core CPU (Cortex-A72 Dual Core / Cortex-A53 Quad Core)
