삼성 Exynos8895 Octa Core CPU (커스텀 코어 2.3GHz / Cortex-A53 1.7GHz Quad Core)



8895모듈








3399top_module









 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.



 MV8895 CPU Module 소개

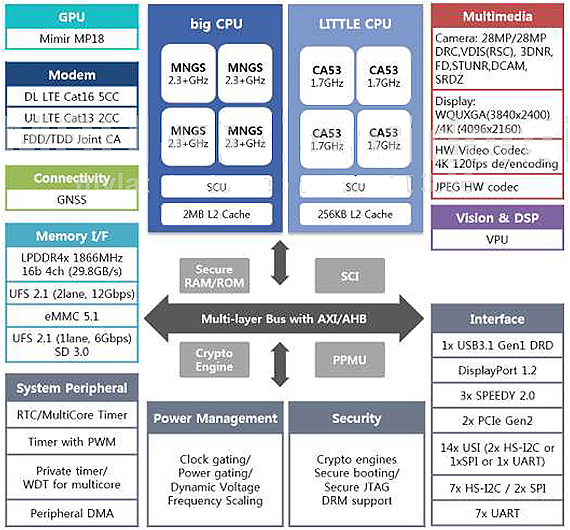

본제품은 삼성 Exynos8895 ARM 64bit 옥타코어(Custom Core 2.3GHz Quad / A53 1.7GHz Quad)

프로세서를 탑재하였다. LPDDR4X 4GB (1866MHz) 와 3D 가속기를 포함한 멀티코어

GPU를 바탕으로 고화질 UHD 환경을 구성 된 Total Embedded Solution 모듈이다.

기본적으로 ARM사의 Cortex-A57/A53 Core를 채택한 CPU로 제작된 CPU Module이기 때문에

기존에 ARM9, ARM11, Cortex-A8/9/15 기반의 Binary Compatibility를 제공 해주는 Cortex-A57

[ARM Mongoose Quad CPU] 64/32KB I/D Cache, 2MB L2 Cache [ARM Cotex-A53 Quad CPU]

32/32KB I/D Cache, 256KB L2 Cache 구조를 가진 모듈이다.

MV8895 모듈은 이러한 Custom Core / Cortex-A53 코어를 내장한 CPU의 모든 기능을 확장해서

구현할 수 있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다.

USB HOST/Device 3.0, USB Device 2.0, PCIe(GIGA Wi-Fi)와 기본적으로 내장되어있다.

미디어 부분에는 4K/Full HD급, Multi-Format Codec 1080p@30fps MPEG2/4/H.265/H.264/H.263,

VC-1 등이 지원되는 것은 물론이고, 4K급 HDMI 2.0, Camera Interface(MiPi CSI) 및

듀얼 DSI 가능하게 되어 있다. 또한 LPDDRX4까지 지원하는 RAM 인터페이스의 CPU모듈에

내장하고 있으며, 물리적 사이즈는4GB의 메모리를 내장하고 있다

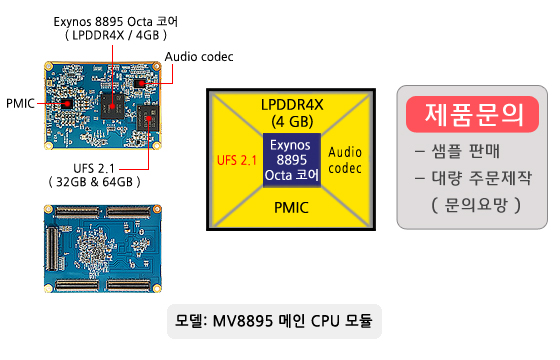

 MV8895 메인 CPU 모듈 : Exynos 8895 Octa Core CPU (Custom Core 2.3GHz Quad/A53 1.7GHz Quad)
