홈 > 제품소개 > 개발모듈
Texas Instruments AM3358보드 / Cortex-A8 코어 (1GHz)



3358모듈









top_module_new4








 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.

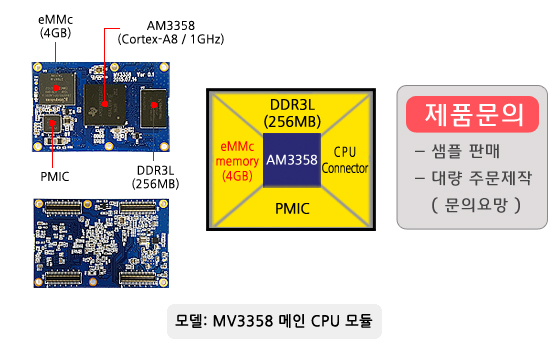

 MV3358 CPU Module 소개

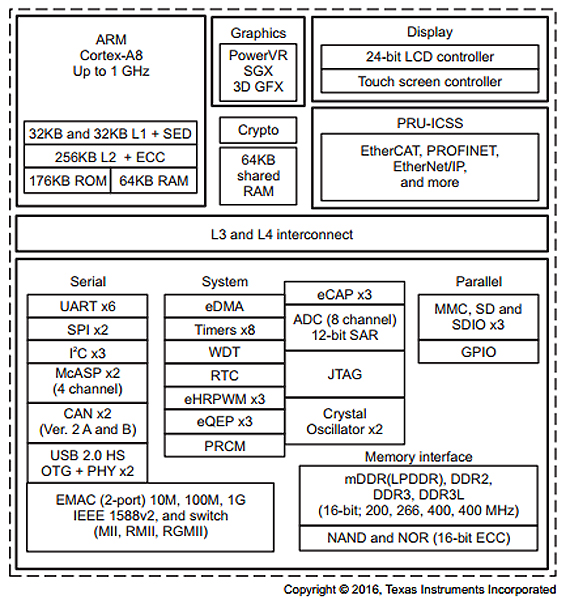

본제품은 Freescale AM3358 Cortex-A core (1GHz) 32Bit 프로세서를 탑재하였다.

400MHz대역폭을 가진 DDR3L 256MByte 구성 된 Total Embedded Solution 모듈이다.

기본적으로 ARM사의 Cortex-A8 core를 채택한 CPU로 제작된 CPU Module이기 때문에

기존에 ARM9, ARM11기반의 Binary Compatibility를 제공 해주는 Coretex-A8 Core 1Ghz 구조를

가진 모듈이다.

MV3358 모듈은 이러한 Coretex-A8 코어를 내장한 CPU의 모든 기능을 확장해서 구현할 수

있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있고, USB HOST/Device

2.0,ADC, CAN기본적으로 내장되어있다. 미디어 부분에는 Camera Interface 및 LVDS 가능하게

되어 있다. 또한 DDR3L까지 지원하는 RAM 인터페이스의 CPU모듈에 내장하고 있으며,

물리적 사이즈는 256MB의 메모리를 내장하고 있다.





 MV3358 메인 CPU 모듈 : AM3358 Quad Core CPU (Cortex-A9 1GHz Quad)
