안드로이드 4.0 (ICS) O/S 지원...!



210모듈

3399top_module






무제 문서



 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.



 MV V210 CPU Module 소개

 본 제품은 Samsung S5PV210 Cortex-A8 32Bit RISC Processor CPU를 기반으로 DDR2 Memory 및

Nand Flash, Power PMIC로 구성 된 Total Embedded Solution 모듈이다.

기본적으로 ARM사의 Cortex-A8 Core를 채택한 CPU로 제작된 CPU Module이기 때문에 기존에

ARM9, ARM11기반의 Binary Compatibility를 제공 해 주면서 Single-Core로써는 최고인 1GHz까지

의 CPU 구동 Clock Frequency 성능과 Internal 64bit Bus구조를 가진 모듈이다.

 MV V210 CPU 모듈은 이러한 Cortex-A8 코어를 내장한 S5PV210 CPU의 모든 기능을 확장해서 구

현할 수 있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다. 즉, USB

Host 2.0, USB Device 2.0 과 기본적으로 내장된 HD급, Multi-Format Codec 1080p@30fps MPEG2/4,

H.264/H.263, VC-1, XviD등이 지원되는 것은 물론이고, TV-OUT, HDMI1.3,Camera interface, LCD

24bit interface, MiPi CSI 및 DSI가 가능하게 되어 있다. 또한 400MHz DDR2 까지 지원하는 SDRAM

인터페이스를 CPU모듈에 내장하고 있으며, 물리적 사이즈는 512MB의 메모리를 장착하고 있다.

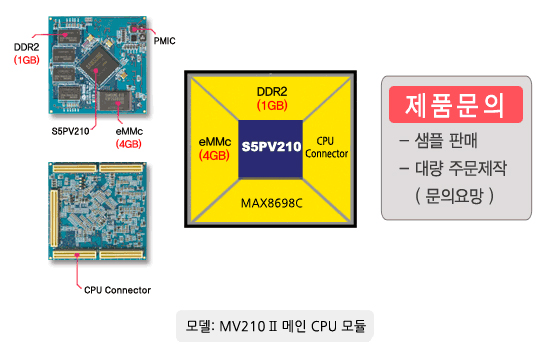

 MV V210 메인 CPU 모듈 (CPU : Samsung S5PV210 / 1GHz, Cortex A8 코아)


 MV V210 메인 CPU 모듈 (CPU : Samsung S5PV210 / 1GHz, Cortex A8 코아)
