홈 > 제품소개 > 개발모듈
삼성 Exynos5422 Octa Core CPU (Cortex-A15 2.1GHz Quad Core / A7 1.5GHz Quad Core)



5422모듈







3399top_module







 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.



 MV5422 CPU Module 소개

본 제품은 삼성 Exynos5 Octa Core / Cortex (A15 2.1GHz Quad / A7 1.5GHz Quad)와 LPDDR3

Memory 및 eMMc, PMIC로 구성 된 Total Embedded Solution 모듈이다.

기본적으로 ARM사의 Cortex-A15/A7 Core를 채택한 CPU로 제작된 CPU Module이기 때문에 기존에

ARM9, ARM11 기반의 Binary Compatibility를 제공 해주는 ARM Core로써 ARM Cotex-A15 Quad CPU,

32KB (Instruction) / 32KB (Data) Cache, 2MB L2 Cache, ARM Cotex-A7 Quad CPU, 32KB

(Instruction) / 32KB (Data) Cache, 512KB L2 Cache 구조를 가진 모듈이다.

MV5422 CPU 모듈은 이러한 Cortex-A15/A7 코어를 내장한 CPU의 모든 기능을 확장해서 구현할 수

있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다. USB HOST/Device

3.0, USB Device 2.0 와 기본적으로 내장된 Full HD급, Multi-Format Codec 1080p@30fps MPEG2/4,

H.264/H.263, VC-1 등이 지원되는 것은 물론이고, HDMI 1.4a, Camera Interface, WQXGA 2560x1600

eDP Interface, MiPi CSI 및 DSI가 가능하게 되어 있다. 또한 1600Mbps LPDDR3까지 지원하는 RAM

인터페이스의 CPU모듈에 내장하고 있으며, 물리적 사이즈는 2GB의 메모리를 내장하고 있다.

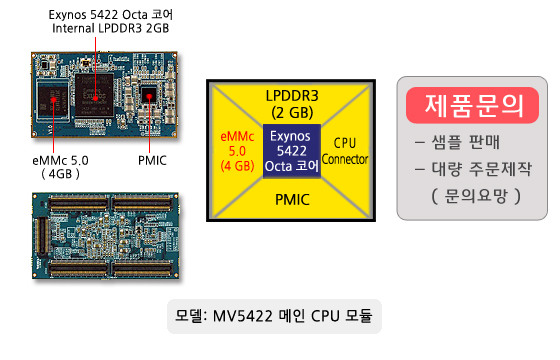

 MV5422 메인 CPU 모듈 : Exynos 5422 Octa Core CPU (Cortex-A15 2.1GHz Quad/A7 1.5GHz Quad)
