삼성 Exynos5260 Hexa Core CPU (Cortex-A15 1.7GHz Dual Core / A7 1.3GHz Quad Core)



5260모듈







top_module_new4







 제안배경

Ⅰ. 본 제품은 ARM / Cortex 코어 프로세서를 기반으로 제작된 CPU 모듈로 양산성을 고려하여
  제작된 메인 모듈 이다. CPU가 가지고 있는 가능한 모든 핀(기능)을 확장 핀으로 제공하고 있어 다
  양한 프로그램 테스트 및 하드웨어 테스트를 할 수 있다. 또한 메인 CPU 모듈은 이미 충분한 검증
  을 거쳤기 때문에 베이스보드만 제작하면 된다.

Ⅱ. 개발자는 사용자가 필요한 사용부분만 Base Board (새로운 타겟 보드) 구성 및 제작 하고
  메인 CPU 모듈 부분은 그대로 장착하여 다양한 제품군을 단시간에 테스트 및 양산 가능

Ⅲ. 이런경우 전체 작업 시간이 1/2 로 줄어들기 때문에 개발기간 및 제품 양산 기간을 단축할수 있
  다는 장점이 있다.

Ⅳ. 메인 CPU 모듈 사용시 Build UP 이므로 Base Board 쪽에 Build UP 이 필요 없다
  ( 전체 PCB 제작비용 절감 )

Ⅴ. 저희 CPU 모듈은 양산을 고려하여 CPU 제작 단가 및 사이즈를 최소화 하였으며, 아래서 보시듯이
  산업체에서는
저희 CPU 모듈을 다양한 제품에 바로 적용하셔도 손색이 없다.

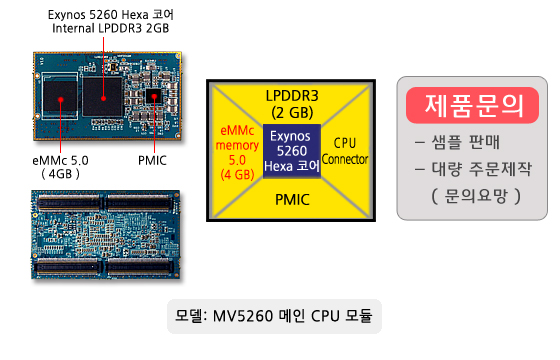

 MV5260 CPU Module 소개

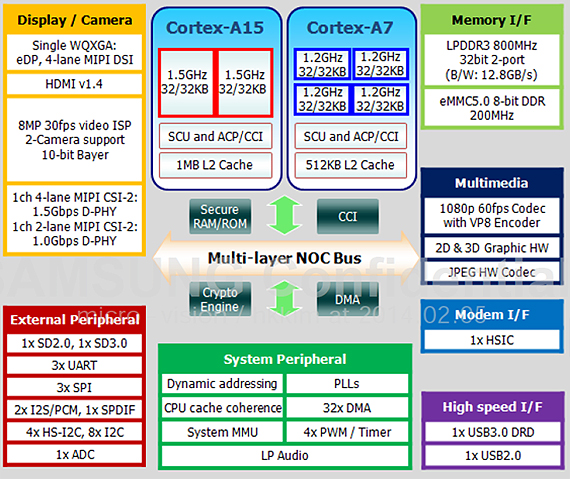

본 제품은 삼성 Exynos 5260 Hexa Core (cortex A15 1.7GHz Dual / A7 1.3GHz Quad)와 LPDDR3

Memory 및 eMMc 5.0, Power PMIC로 구성 된 Total Embedded Solution 모듈이다.

기본적으로 ARM사의 Cortex-A15 / A7 Core를 채택한 CPU로 제작된 CPU Module이기 때문에

기존에 ARM9, ARM11기반의 Binary Compatibility를 제공 해주는 ARM Core로써 ARM Cortex A15

1.7GHz Dual 32KB(Instruction) / 32KB(Date) Cache / 1MB L2 Cache, Cortex A7 1.3GHz Quad

32KB(Instruction) / 32KB(Date) Cache / 512KB L2 Cache 구조를 가진 모듈이다.

MV5260 CPU 모듈은 이러한 Cortex-A15 / A7 코어를 내장한 CPU의 모든 기능을 확장해서 구현할

수 있도록 거의 모든 Peripheral Pin을 Connector로 Pin OUT하여 설계 되어 있다.

USB 3.0 / 2.0 Host, Device 와 기본적으로 내장된 Full HD급, Multi-Format Codec 1080p@30fps

MPEG2/4, H.264/H.263, VC-1 등이 지원되는 것은 물론이고 , HDMI 1.4a, MIPI CSI Camera,

Interface, WQXGA 2560x1600 Interface, MIPI DSI가 가능하게 되어 있다.

또한 1600Mbps LPDDR3까지 지원하는 RAM 인터페이스의 CPU모듈에 내장하고 있으며, 물리적

사이즈는 2GB의 메모리를 내장하고 있다.




 MV5260 메인 CPU 모듈 : Exynos 5260 Hexa Core CPU (Cortex-A15 1.7GHz Dual/A7 1.3GHz Quad)
